Ako správne identifikovať klinový remeň?

Klinové remene (jednoduché, samostatné) sú jedným z najpoužívanejších prvkov mechanických prevodov na prenos otáčavého pohybu a tým aj mechanickej energie z jedného hriadeľa na druhý. Sú relatívne lacné, ľahké a drvivá väčšina rozmerov u nás na sklade dostupná. Vďaka konštrukčnému vývoju existuje niekoľko skupín profilov, ktoré sa od seba líšia predovšetkým veľkosťou prenášaného výkonu.


Základné delenie klinových remeňov:

Podľa typu profilu

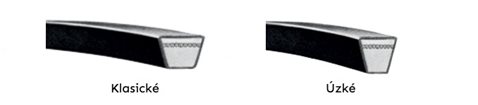

Rozdiel medzi klasickým klinovým a úzkym klinovým remeňom spočíva v ich profile. Hlavný rozdiel sa dá na prvý pohľad spoznať podľa výšky klinu (úzky profil má klin oproti klasickému profilu o poznanie vyšší).

Klasické klinové remene sú prvými typmi profilov, ktoré boli na prenos ťažnej sily vyvinuté. Tieto remene sú cenovo dostupnejšie a používajú sa hlavne v starších a klasických aplikáciách s bežnými nárokmi na prenos výkonu.

Úzke klinové remene sú schopné prenášať oproti klasickým profilom až o 100% väčší výkon vďaka vyššiemu klinu. Úzke prevedenie nahrádza klasické profily bez nutnosti výmeny remeníc.

Príklady možných zámien: 10/Z = SPZ, 13/A = SPA, 17/B = SPB, 22/C = SPC

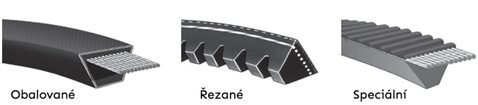

Podľa prevedenia a technológie výroby

Obaľované klinové remene sú historicky staršie konštrukcie s povrchom obaleným pogumovaným plátnom, vhodné pre široké priemyselné aplikácie. Príklad značenia: Z(10), A(13), B(17, C(22), D(32), ŠPZ(9,5), SPA(12,5), SPB(16), SPC(21) .

Rezané klinové remene, novšie konštrukcie, často nahrádzajú obaľované. Majú nekryté brúsené boky, na ktorých sú viditeľné ťažné textilné prvky. Tieto remene vykazujú dlhšiu životnosť, zvýšený prenos výkonu a umožňujú vyššiu obvodovú rýchlosť v porovnaní s obaľovanými remeňmi. Majú tiež lepšiu teplotnú odolnosť a možno ich použiť na menších priemeroch remeníc. Príklad značenia: ZX(10), AX(12), BX(17), XPZ(9,5), XPA(12,5), XPB(16), XPC(21) atď.

Špeciálne klinové remene - POLYURETÁNOVÉ 60° určené pre vysokootáčkové stroje a náradie (obrábanie, zdravotníctvo, textilné stroje, ručné náradie). Uhol bokov 60° zaisťuje dobré rozloženie ťahu, navyše v malom priestore a pri veľkých obvodových rýchlostiach. Remene sú odolné proti opotrebovaniu a ozónu. Možno použiť ako jednoduché klinové remene tak aj násobné, ktoré vieme zrezať z rukávu na daný počet rebier podľa priania zákazníka. Príklad značenia: 3M, 5M, 7M a 11M.

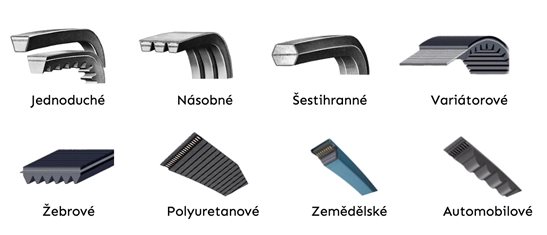

Podľa použitia a tvaru

V dôsledku konštrukčného vývoja existuje niekoľko skupín profilov klinových remeňov, ktoré sa odlišujú predovšetkým v prenášanom výkone. Základná konštrukcia jednoduchých klinových remeňov ďalej viedla k vytvoreniu variantov v násobnom, obojstrannom, rebrovom a variátorovom prevedení.




Ako určiť správny rozmer klinového remeňa?

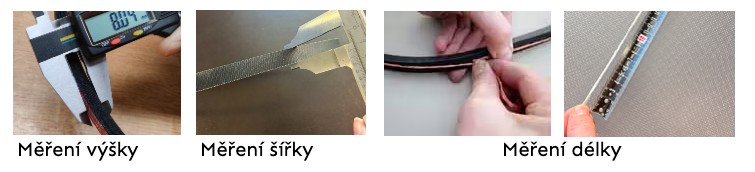

Prvým krokom je zmerať šírku klinového remeňa, následne výšku a nakoniec dĺžku, buď vnútornú alebo vonkajšiu.

1. ​ Správne meranie výšky, šírky a dĺžky: Pred tým ako začnete vyberať klinový remeň, je nevyhnutné zmerať výšku, šírku a dielik existujúceho remeňa, ak ho máte k dispozícii. Meranie dĺžky by malo byť vykonané presne, ideálne pomocou šnúrky a metra alebo profesionálneho merača remeňov.
   Nesprávne zvolený rozmer môže spôsobiť zníženie výkonu a skrátenie životnosti remeňa.

























   Z výšky a šírky sa dá určiť profil klinového remeňa.

   Pokiaľ je remeň obehaný zboku (opotrebenie prevádzkou), je možné tiež profil určiť z výšky klinu.

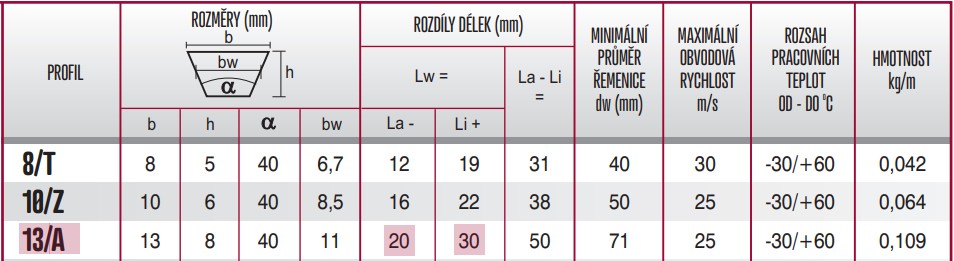

   Medzi dĺžkami Lw, La a Li existuje pre každý profil pevný dĺžkový rozdiel, bez ohľadu na dĺžku remeňa. Pri profile 13/A je napr. rozdiel: Li + 30 = Lw, Lw + 20 = La.


2. Zohľadnenie typu klinového remeňa: Existuje niekoľko typov klinových remeňov, kde každý typ je určený pre špecifické použitie a má rôzne vlastnosti. Pri výbere je dôležité zohľadniť požadovaný výkon, otáčky a prostredie, v ktorom bude remeň používaný.

3. Kvalita materiálu: Klinové remene sú vyrobené z rôznych materiálov, vrátane gumy, neoprénu a polyuretánu. Kvalita materiálu má priamy vplyv na odolnosť voči opotrebovaniu a odolnosť voči teplotným zmenám. Pri výbere je dôležité zvoliť remeň vyrobený z kvalitného materiálu, ktorý odoláva rôznym podmienkam prevádzky.

4. Značka a spoľahlivosť: Pri výbere klinového remeňa je vždy dobré zvoliť renomovanú značku. Kvalitní výrobcovia obvykle dodávajú remene s vysokou odolnosťou a spoľahlivosťou. Prečítajte si recenzie a skúsenosti ostatných užívateľov, aby ste získali predstavu o spoľahlivosti konkrétnej značky.

5. Návod od výrobcu: Vždy sa riaďte odporúčaniami a pokynmi od výrobcu stroja alebo zariadenia, na ktorom bude klinový remeň používaný. Každý stroj môže mať špecifické požiadavky na typ a rozmery klinového remeňa.
