Aké sú druhy remeníc a v čom sa líšia?

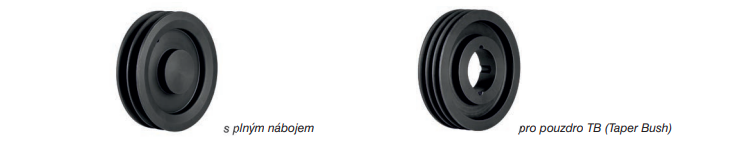

Remenice máme štandardne v 4 profiloch - klinových, ozubených, drážkových a plochých, ale vieme zohnať aj atypické profily a profily na zákazku. Skladom máme väčšinu remeníc s plným nábojom a remeníc pre puzdrá Taper bush.

Rôzne typy remeníc sa od seba líšia svojím tvarom, konštrukciou a spôsobom prenosu sily. Tu sú niektoré kľúčové rozdiely medzi klinovými, ozubenými, drážkovými a plochými remenicami:

1. Klinové remenice:

   • Majú klinovitý tvar a sú najčastejšie používané s klinovými remeňmi.
   • Ideálne pre aplikácie, kde je potrebné prenášať väčší výkon a kde sa klinový remeň ľahko prispôsobí klinovej remenici.
   • Často používané v priemyselných strojoch a automobilových prenosových systémoch.

2. Ozubené remenice:

   • Majú zuby na vonkajšom obvode a sú používané s ozubenými remeňmi.
   • Poskytujú presný prenos sily a sú obzvlášť vhodné pre aplikácie, kde je potrebná synchronizácia otáčok.
   • Často využívané v presných strojoch, CNC zariadeniach a automobilových rozvodoch.

3. Drážkové remenice:

   • Majú žliabky na svojom povrchu a sú ideálne na použitie s drážkovými remeňmi.
   • Poskytujú stabilný a spoľahlivý prenos výkonu a sú odolné proti sklzu.
   • Často sa používajú v dopravných systémoch, vrátane dopravných pásov a konvejorov.

4. Ploché remenice:

   • Majú rovný povrch a sú vhodné pre ploché alebo klzné remene.
   • Používajú sa tam, kde je potrebný prenos sily bez väčších odchýlok alebo zmien rýchlosti.
   • Často využívané v textilnom priemysle, tlačiarenských strojoch a podobných aplikáciách.

Atypické profily a profily na zákazku umožňujú ešte špecifickejší prístup k vašim potrebám a zaistenie optimálneho prenosu sily v rôznych aplikáciách.

Typy nábojov a ich upínanie:

Náboj pre puzdro TB

Remenica má v náboji pripravený kužeľový otvor pre konkrétne číslo TB puzdra. Každé číslo puzdra sa vyrába vo viacerých variantoch pre rôzne priemery hriadeľov. Pri objednávke TB puzdra je nutné poznať jeho číslo (súčasť názvu TB remenice) a priemer hriadeľa, na ktorý bude puzdro nasadené. Napríklad označenie puzdra TB2012-25 znamená číslo puzdra 2012 a priemer hriadeľa 25 mm.

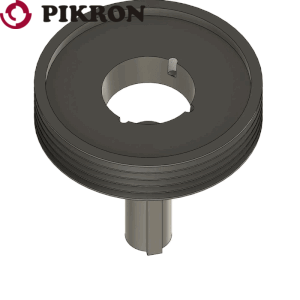

Pri montáži sa puzdro vloží do náboja a voľne, iba ručne, sa do náboja naskrutkujú montážne skrutky. Komplet sa usadí na hriadeľ tak, aby pero ľahko vošlo do drážky. Uťahovaním skrutiek sa puzdro vtlačí do náboja a pevne uchytí na hriadeli. Puzdrá TB je možné použiť na hriadeľoch bez drážky bez použitia zaisťovacieho pera, čo znižuje maximálny prenášaný krútiaci moment.

Montáž a demontáž puzdra TaperBush (TB):

Montáž:

1. Pred začatím montáže starostlivo vyčistite a odmastnite všetky kontaktné plochy a závity.
2. Namažte závity, vložte upínacie puzdro do remenice a umiestnite ho do správnej pozície.
3. Ľahko utiahnite skrutky do pripravených lícovaných otvorov.
4. Nasaďte celý zostavený komponent na hriadeľ tak, aby zaisťovacie pero ľahko zapadlo do drážky.
5. Skrutky utiahnite na stanovený uťahovací moment.
6. Po krátkej dobe prevádzky (0,5-1 hodiny) vykonajte kontrolu utiahnutia.

Demontáž:

1. Vyskrutkujte skrutky z montážnych otvorov a následne ich zaskrutkujte do demontážnych otvorov.
2. Postupným uvoľňovaním skrutiek uvoľnite remenicu z upínacieho puzdra.
3. Puzdro opatrne odstráňte z hriadeľa.

Plný náboj

Upnutie systémom pero/drážka
Remenica má plný náboj, čo vyžaduje vŕtanie diery so zhodným priemerom ako hriadeľ. Potom sa vytvorí drážka pre pero. Po pripravení sa remenica nasunie na hriadeľ a zaistí sa pomocou pera. Príprava remenice s plným nábojom je náročnejšia ako pri upínaní puzdrom TB, ale v konštrukčne netypických alebo mini aplikáciách má svoje opodstatnenie.

Upnutie zverným puzdrom
Pri použití zverného puzdra sa nevyužíva zaisťovacie pero. V náboji sa vyvŕta valcová diera so zhodným priemerom ako zverné púzdro. Celý komplet sa nasunie na hriadeľ. Po utiahnutí montážnych skrutiek je remenica bezpečne uchytená na hriadeli.
