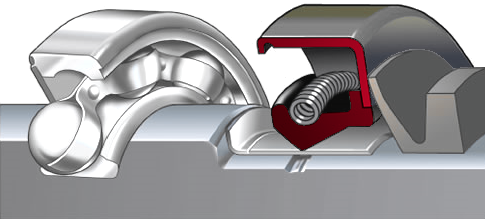

Konštrukcia
Štandardné gufero je tvorené vnútornou pružnou časťou, ktorá je zakončená tesniacim
britom s pružinkou. Gufero môže byť tiež osadené druhým britom (prachovkou),
ktorý chráni tesniaci brit pred znečistením. Vonkajšia časť gufera je tvorená kovovým
výstužným krúžkom uloženým v elastickom plášti. Elastický plášť eliminuje teplotnú
rozťažnosť a povrchovú drsnosť zástavbového priestoru.
Zvláštne prevedenia gufer môžu mať nerezovú pružinku, kovový plášť, kovové
puzdro alebo hydrodynamické drážkovanie britu. Môžu byť obojstranné alebo
bez pružinky.
Prehľad typov
Štandardné guferá bez prachovky typ A (G)
Prevedenie A (G) predstavuje štandardný typ gufera. Vďaka absencii prachovky,
ktorá chráni tesniaci brit pred nečistotami, je typ A vhodný skôr pre aplikácie
s čistým vonkajším prostredím. Alternatívne označenie: BA, DR101 SealJet.
WA G NBR
Materiál: NBR
Prevádzková teplota: -40°C až +80°C (max. 100°C)
Obvodová rýchlosť: ≤ 12 m/s
Pracovný tlak: ≤ 0,5 bar
Pre čisté vonkajšie prostredie. Pre aplikácie bez zvýšených nárokov na teplotu alebo chemickú odolnosť.
VIA G FPM
Materiál: FPM (FKM)
Prevádzková teplota: -30°C až +170°C (max. 200°C)
Obvodová rýchlosť: ≤ 35 m/s
Pracovný tlak: ≤ 0,5 bar
Pre čisté vonkajšie prostredie. Pre aplikácie s vyššími
nároky na teplotu a chemickú odolnosť. Pružinka
je vyrobená z nerez ocele.
SIA G SI
Materiál: SI
Prevádzková teplota: -50°C až +130°C (max. 150°C)
Obvodová rýchlosť: ≤ 35 m/s
Pracovný tlak: ≤ 0,5 bar
Pre čisté vonkajšie prostredie. Pre aplikácie s vyššími
nároky na teplotu a chemickú odolnosť. Silikónové
guferá sú vhodné pre potravinárstvo.
|
|
|
|
Štandardné guferá s prachovkou typ AS (GP)
Prevedenie AS (GP) predstavuje štandardný typ gufera. Vďaka prachovke, ktorá
chráni tesniaci brit pred znečistením, je typ AS (GP) vhodný aj pre znečistené
vonkajšie prostredie, ktoré obsahujú zvýšený výskyt abrazívnych látok.
Alternatívne označenie: BASL, DR102 SealJet.
WAS GP NBR
Materiál: NBR
Prevádzková teplota: -40°C až +80°C (max. 100°C)
Obvodová rýchlosť: ≤ 12 m/s
Pracovný tlak: ≤ 0,5 bar
Pre znečistené vonkajšie prostredie. Pre aplikácie bez zvýšených nárokov na teplotu alebo chemickú
odolnosť.
VIAS GP FPM
Materiál: FPM (FKM)
Prevádzková teplota: -30°C až +170°C (max. 200°C)
Obvodová rýchlosť: ≤ 35 m/s
Pracovný tlak: ≤ 0,5 bar
Pre znečistené vonkajšie prostredie. Pre aplikácie s vyššími
nároky na teplotu a chemickú odolnosť. Pružinka
je vyrobená z nerez ocele.
SIAS GP SI
Materiál: SI
Prevádzková teplota: -50°C až +130°C (max. 150°C)
Obvodová rýchlosť: ≤ 35 m/s
Pracovný tlak: ≤ 0,5 bar
Pre znečistené vonkajšie prostredie. Pre aplikácie s vyššími
nároky na teplotu a chemickú odolnosť. Silikónové
guferá sú vhodné pre potravinárstvo.
|
|
Tlakové guferá typ SY
Prevedenie SY je vhodné na utesňovanie pracovných prostredí s rozdielnym
tlakom až do 10 bar v závislosti od obvodovej rýchlosti hriadeľa.
Alternatívne označenie: BABSL.
WASY
Materiál: NBR
Prevádzková teplota: -40°C až +100°C
Obvodová rýchlosť: ≤ 10 m/s
Pracovný tlak: ≤ 10 bar
Pre aplikácie bez zvýšených nárokov na teplotu
a chemickú odolnosť. Pre aplikácie s rozdielnym tlakom až do 10 bar.
VIASY
Materiál: FPM (FKM)
Prevádzková teplota: -30°C až +200°C
Obvodová rýchlosť: ≤ 10 m/s
Pracovný tlak: ≤ 10 bar
Pre aplikácie s vyššími nárokmi na teplotu a chemickú odolnosť. Pre aplikácie s rozdielnym tlakom až do 10 bar.
|
|
Guferá s puzdrom typ B
Prevedenie B predstavuje štandardný typ gufera, ktoré je ale opatrené
kovovým puzdrom. Kovové vonkajšie puzdro zaručuje pevné a presné
uloženie a zvyšuje montážnu odolnosť.
Alternatívne označenie: B1, DR201 SealJet. B1SL, DR202 SealJet.
WB
Materiál: NBR
Prevádzková teplota: -40°C až +100°C
Obvodová rýchlosť: ≤ 12 m/s
Pracovný tlak: ≤ 0,5 bar
Pre čisté vonkajšie prostredie. Pre teplotne a chemicky
nenáročné aplikácie. Gufero má zvýšenú montážnu
odolnosť a vyššiu presnosť uloženia.
WBS
Materiál: NBR
Prevádzková teplota: -40°C až +100°C
Obvodová rýchlosť: ≤ 12 m/s
Pracovníý tlak: ≤ 0,5 bar
Pre nečisté vonkajšie prostredie. Pre teplotne a chemicky
nenáročné aplikácie. Gufero má zvýšenú montážnu odolnosť a vyššiu presnosť uloženia.
|
|
Guferá s puzdrom a výstuhou typ C
Prevedenie C predstavuje štandardný typ gufera, ktoré je však opatrené
kovovým puzdrom a výstuhou. Kovové vonkajšie puzdro zaručuje pevné
a presné uloženie. Kovová vložka dáva tesneniu väčšiu tuhosť.
Alternatívne označenie: B2 B2SL
WC
Materiál: NBR
Prevádzková teplota: -40°C až +100°C
Obvodová rýchlosť: ≤ 12 m/s
Pracovný tlak: ≤ 0,5 bar
Pre čisté vonkajšie prostredie. Pre teplotne a chemicky
nenáročné aplikácie. Gufero má zvýšenú montážnu odolnosť a vyššiu presnosť uloženia.
WCS
Materiál: NBR
Prevádzková teplota: -40°C až +100°C
Obvodová rýchlosť: ≤ 12 m/s
Pracovný tlak: ≤ 0,5 bar
Pre nečisté vonkajšie prostredie. Pre teplotne a chemicky
nenáročné aplikácie. Gufero má zvýšenú montážnu odolnosť a vyššiu presnosť uloženia.
|
|
Guferá bez pružinky typu "O"
Pri prevedení "O" nie je tesniaci brit osadený pružinkou a gufero teda tesní bez
pomoci pružinového prítlaku. Typ "O" je určený pre menej náročné aplikácie
s nulovým rozdielovým tlakom tesnených médií.
Alt. ozn.: WAO = BAOF NBR, RZV WBO = MZV, B1OF NBR, DR203 NBR SealJet.
WAO
Materiál: NBR
Prevádzková teplota: -40°C až +100°C
Obvodová rýchlosť: ≤ 12 m/s
Pracovný tlak: ≤ 0 bar
Pre čisté vonkajšie prostredie. Pre menej náročné aplikácie
s nulovým rozdielovým tlakom tesnených médií.
WBO
Materiál: NBR
Prevádzková teplota: -40°C až +100°C
Obvodová rýchlosť: ≤ 12 m/s
Pracovný tlak: ≤ 0 bar
Pre čisté vonkajšie prostredie. Pre menej náročné aplikácie
s nulovým rozdielovým tlakom tesnených médií. Gufero
má zvýšenú montážnu odolnosť a presnosť uloženia.
|
|
Guferá s hydrodynamickým rebrovaním britov
Hydrodynamické rebrovanie na tesniacej ploche britu podporuje tesniaci účinok
pri sťažených prevádzkových podmienkach. Šikmý smer rebrovania je prispôsobený
smere otáčania hriadeľa a rebrovanie napomáha vracať späť od britu tesnené
médium do tesneného priestoru.
Guferá s rebrovaním ponúkame iba obmedzene v rozmeroch, ktoré výrobca
poskytuje. Technické parametre gufer s hydrodynamickým rebrovaním sú
zhodné so základným prevedením bez rebrovania.
WAC G DL
Materiál: SI
Prevádzková teplota: -50°C až +130°C (max. 150°C)
Obvodová rýchlosť: ≤ 35 m/s
Pracovný tlak: ≤ 0,5 bar
WAH G DP
Materiál: SI
Prevádzková teplota: -50°C až +130°C (max. 150°C)
Obvodová rýchlosť: ≤ 35 m/s
Pracovný tlak: ≤ 0,5 bar
WAT GP DL
Materiál: SI
Prevádzková teplota: -50°C až +130°C (max. 150°C)
Obvodová rýchlosť: ≤ 35 m/s
Pracovný tlak: ≤ 0,5 bar
WAU GP DP
Materiál: SI
Prevádzková teplota: -50°C až +130°C (max. 150°C)
Obvodová rýchlosť: ≤ 35 m/s
Pracovný tlak: ≤ 0,5 bar
|
|
Vlastnosti materiálov
NBR (nitril butadien)
Odolnosť voči: mazivá, minerálne oleje, tlakové kvapaliny HFA, HFB a HFC, voda,
glykol, petrolej, technický benzín, alifatické uhľovodíky, rastlinné oleje, tuky.
Prevádzková teplota -40 až +100°C.
FPM (viton, fluorkaučuk)
Odolnosť voči: minerálne oleje, vysoko aditivované prevodové oleje, alifatické
a aromatické uhľovodíky, kyseliny, široké spektrum chemikálií, ozón, starnutie,
poveternostné vplyvy.
Prevádzková teplota -30 až +200°C.
SI (silikón)
Čiastočná odolnosť minerálnym olejom, ozónu, starnutiu a poveternostným vplyvom.
Zachováva pružnosť aj pri nízkych teplotách. Vhodný do potravinárstva.
Prevádzková teplota -50 až +150°C.
Voľba vhodnej gumy, z ktorej je gufero vyrobené, závisí:
- na type tesneného média a jeho teplote
- na obvodovej rýchlosti utesňovaného hriadeľa

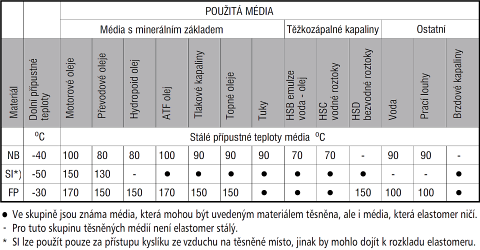

Tabuľka teplotnej a chemickej odolnosti gufer z ponúkaných gumí
Maximálne prípustná obvodová rýchlosť pre jednotlivé typy gúm
Požiadavky na hriadeľ a úložný priestor
Materiál hriadeľa
Odporúča sa hriadeľ z ocele a v mieste styku tvrdenie povrchu kalením. Pre hriadeľ
sa neodporúčajú materiály so zlou tepelnou vodivosťou.
Tvrdosť hriadeľa
Aby nedošlo k nadmernému opotrebovaniu, musí mať povrch hriadeľa v mieste styku
s tesniacim britom gufera tvrdosť aspoň 45 HRC pri rýchlostiach v > 1 m/s.
Vrstva vytvorená kalením, cementovaním alebo nitridovaním musí mať hrúbku
najmenej 0,3 mm.
Tvrdosť hriadeľa minimálne 60 HRC je nutné voliť pri rýchlostiach v > 4 m/s, pri
utesňovaní znečistených kvapalín alebo pri utesňovaní v prašnom prostredí.
V koróznom prostredí alebo ak dochádza k zachytávaniu splodín tepelného rozkladu
utesňovaných kvapalín v tesniacej škáre, odporúča sa hriadeľ chrómovať v hrúbke
0,02-0,1 mm a leštiť.
Drsnosť hriadeľa
Na hriadeli nesmú zostať stopy po opracovaní (drážka a pod). Drsnosť povrchu
hriadeľa by mala byť pri obvodovej rýchlosti v < 4 m/s v rozmedzí Ra 0,4-0,8 µm.
Medzná úchylka hriadeľa by mala byť v rozsahu h8 až h11. Hranu hriadeľa je nutné
zraziť alebo zaobliť.
Úložný priestor
Utesnenie kvapaliny v úložnom priestore je dosiahnuté presahom medzi vonkajším
priemerom gufera a dierou. Medzná úchylka diery musí byť v rozmedzí tolerancie H8.
Drsnosť povrchu môže byť v rozmedzí Ra 1,6-6,3µm. Pre uľahčenie montáže sa
odporúča zrazenie hrán. Minimálna hĺbka valcovej časti diery má byť aspoň
0,85 x výška gufera. Celková hĺbka diery (vrátane zrazenej hrany) by sa mala
rovnať výške gufera + 0,3 mm.
Tabuľky tolerancie súososti a házivosti hriadeľa nájdete v priložených súboroch.
Inštalácia
Pravidlá inštalácie sú vždy uvedené pri popise konkrétneho typu gufera.
