Variátorové klinové remene

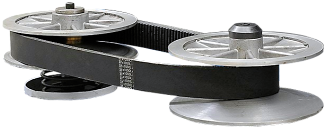

Variátorovými remeňmi sa osadzujú pohony a prevodovky s plynulou zmenou
otáčok. Variátorové remenice sú schopné, vďaka voči sebe pohyblivým
bočniciam, meniť priemer opásania remeňa a tým aj prevodový pomer celého
pohonu. Vzájomný pohyb bočníc sa vykonáva ručne, odstredivo mechanicky
alebo elektronicky. Remene sa vyrábajú v rezanom prevedení so zosilnenou
konštrukciou proti priečnemu namáhaniu. Tým je dosiahnutá výborná flexibilita
a priečna tuhosť v remeniciach aj pri priebežných zmenách priemeru opásania.

Remene sú vhodné pre všetky pohony s požiadavkou na plynulú
zmenu otáčok v závislosti na veľkosti prenášaného výkonu. Napríklad pre
obrábacie stroje, dopravné prostriedky (skútre, štvorkolky) a poľnohospodársku
a záhradnú techniku.

​

Meranie a označovanie remeňov podľa
rôznych noriem

Variátorové remene  sa celosvetovo vyrábajú podľa 3 rôznych noriem. A  v  každej
norme je predpísané iné označenie remeňov. Ako sa teda v rôznych označeniach
vyznať?

Norma DIN 7719/1

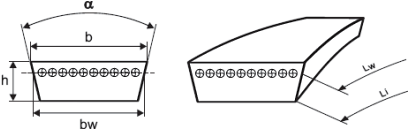

Profil remeňa je označený jeho vonkajšími rozmermi b x h v mm. Dĺžka remeňa je
uvádzaná v Li (vnútorný obvod) v mm. Uhol bokov je v rozmedzí 24° až 30° podľa profilu.
Príklad označenia: 26 x 8 x 1000 Li

Norma ISO 1604
Profil remeňa je označený písmenom "W" a číslom, ktoré udáva výpočtovú šírku
bw v mm. Dĺžka remeňa je uvádzaná v Lw (výpočtový obvod) v mm. Uhol bokov
je v rozmedzí 24° až 30° podľa profilu.
Príklad označenia: W25 1000    (čo je vlastne 26 x 8 x 962 Li podľa DIN)

Norma US Standard RMA/MPTA
Profil remeňa  je označený 4-číslím. Prvé 2 čísla uvádzajú šírku b v 1/16 palca. Ďalšie
2 čísla uvádzajú uhol bokov profilu. Na konci označenia za oddeľujúcim písmenom "V"
je uvedená dĺžka remeňa  v Lw (výpočtový obvod)  v 1/10 palca  (palec = 2,54 mm).
Príklad označenia: 3226V603   =   W50 1530 podľa ISO   =   52 x 16 x 1455 Li podľa DIN
